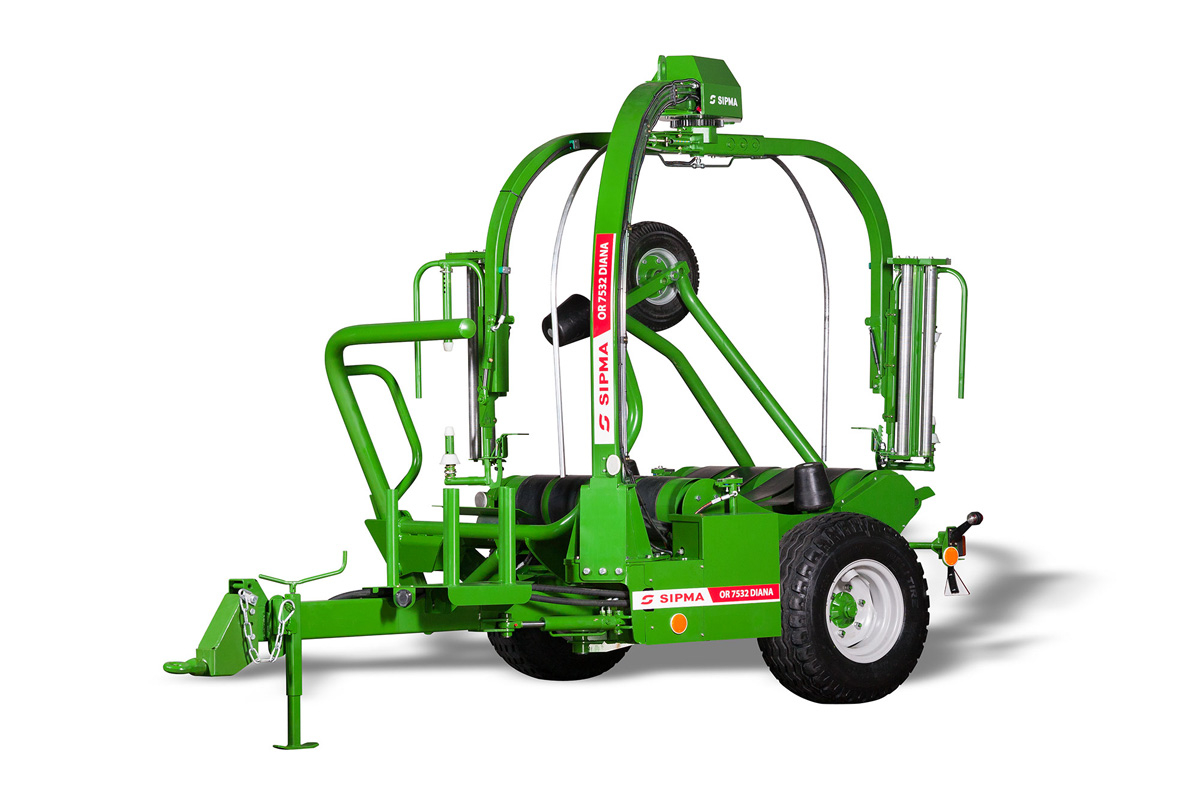

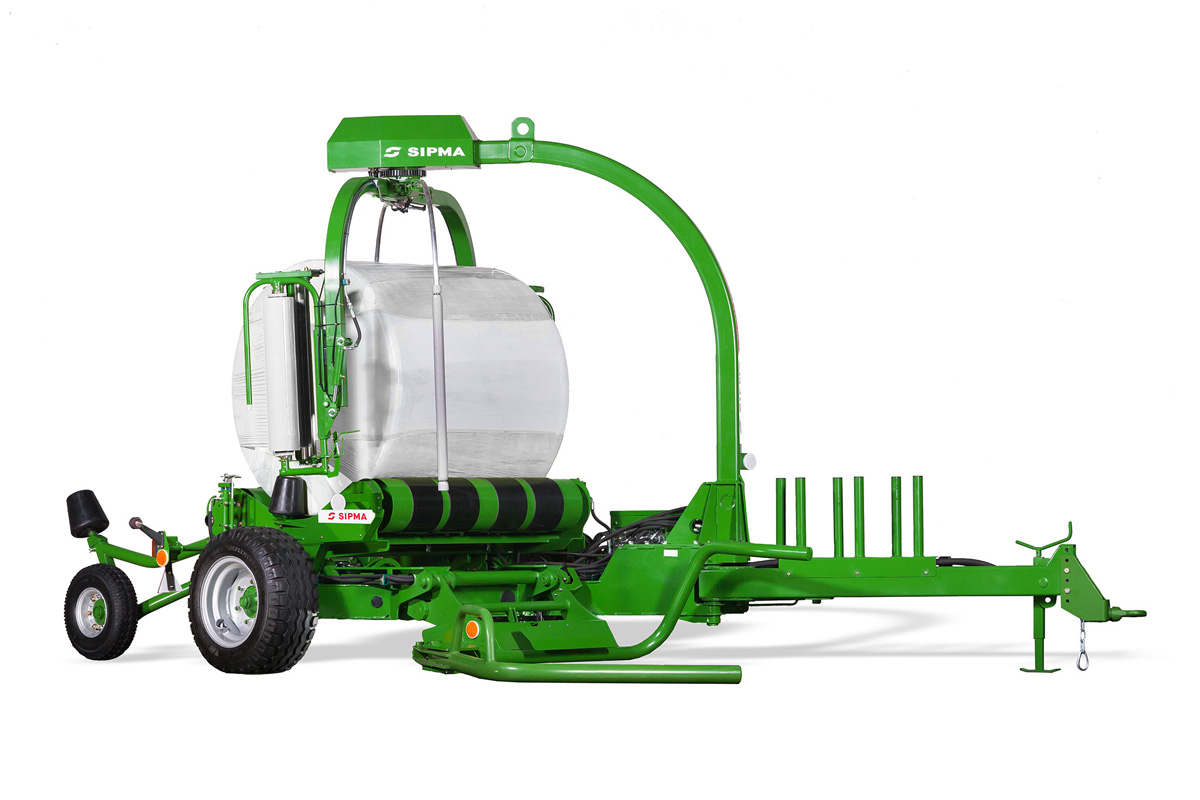

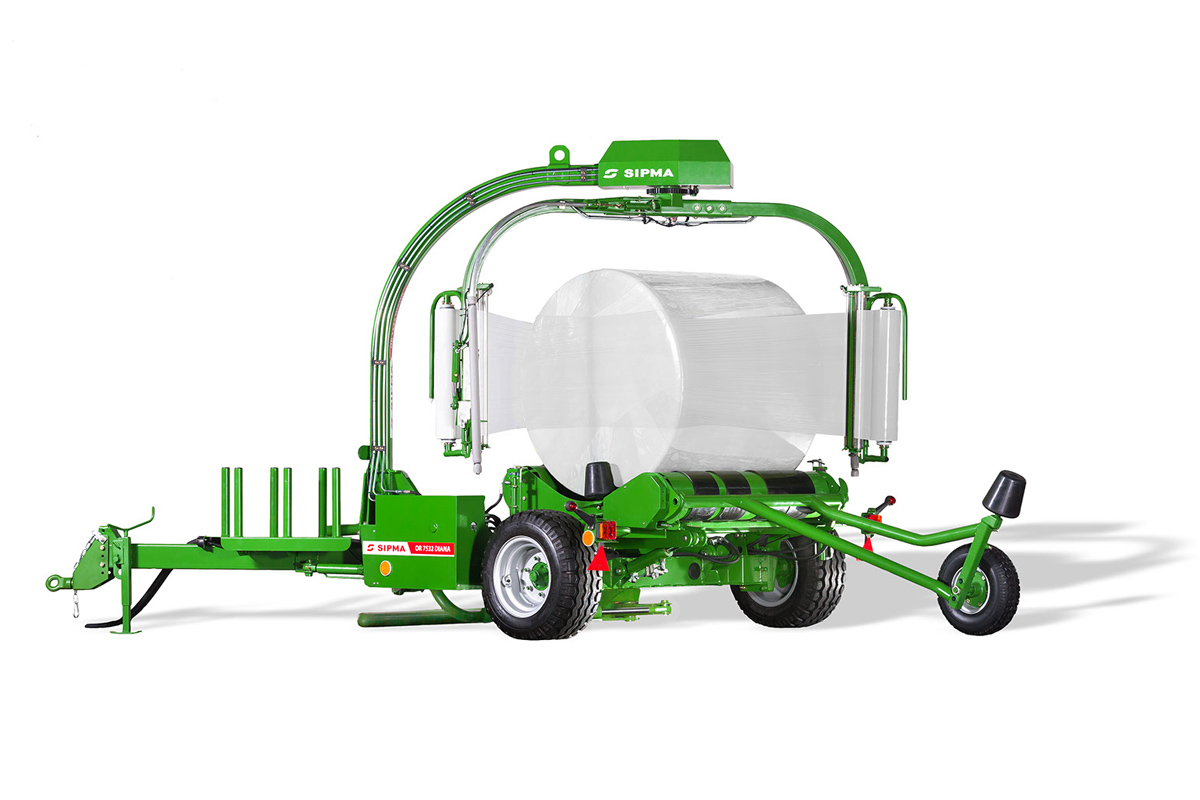

Обмотчик рулонов SIPMA OR 7532 DIANA это полностью автоматизированная самозагрузочная машина, агрегатируемая с трактором. Помимо обычного режима работы, обмотчик может работать в 3D-системе, что позволяет снизить расход плёнки на около 25%. Полная автоматизация всего процесса обмотки рулонов обеспечивается бортовым компьютером, с возможностью предварительного программирования параметров рабочего цикла.
- Обмотчик дает пользователю выбор между:
- максимальной скоростью обмотки;
- минимальным расходом пленки.
- Конструкция обмотчика позволяет помимо обычного режима работы, обматывать рулон в двух плоскостях - обмотка в 3D-системе. Такой эффект работы достигается с помощью наклона подавателей пленки. Результатом такого способа обмотки является экономия плёнки в границах 25%.
- Технологическая схема „вперёд-назад” позволяет работать в таком же направлении, как прессподборщик, обеспечивает быструю загрузку рулонов, обмотку плёнкой во время проезда к следующему рулону, а также совместную работу обмотчика с прессом, обеспечивая в то же время сворачивание и обмотку рулона во время одного рабочего проезда.
- Механизм установки рулонов позволяет установить рулоны на донышке или откатывать рулоны по их боковой поверхности в поле, предохраняет обмотанный рулон от возможных повреждений во время разгрузки.
- Гидравлический хвататель-обрезчик плёнки действует автоматически после каждой обмотки рулона плёнкой, обеспечивает значительное ускорение процесса обмотки и повышает его производительность.
- Скорость обмотки зависит от выбранной техники обматывания:
- обычная 2D упаковка - цикл обмотки длится примерно 50 сек., для обмотки рулона нужно всего 8 оборотов. Обмотка - 2D дает возможность экономии рабочего времени;
- 3D-обмотка - цикл обмотки длится около 65 секунд и реализуется в два этапа: круговая обмотка при горизонтальном положении подавателей пленки и обмотка боковых поверхностей (дно рулона) при вертикальном положении подавателей пленки. Обмотка 3D более трудоемкая, но позволяет снизить расход пленки примерно на 25%.
- Расход пленки на рулон при обычнойм режиме обмотки это примерно 60 м пленки, в то время как во время обмотки способом 3D расход уменьшается примерно до 45 м.
- Широкие шины обеспечивают возможность работать на подмокших и торфяных полях.
- Подаватель плёнки позволяет применять плёнку шириной 0,75 м.
- Алюминиевые, насеченные ролики в подавателе плёнки обеспечивают предварительную натяжку плёнки и соответствующую её прилегание во время обмотки.
- Обмотчик оснащен гидравлическим дышлом упрощает транспортировку машины по полю по подъездным дорогам, в том числе дорогам общественного пользования.
- Гидравлическая система с функцией Load-Sensing содействует меньшему расходу топлива и продлевает срок службы гидравлическoгo насосa тракторa.
- Электронное управление отвечает за управление и контроль процесса уборки и наблюдает за правильной работой механизмов машины.
- Функции электронного управления:
- ручное или полностью автоматическое обслуживание обмотчика;
- текущая графическая визуализация процесса обмотки;
- измерение количества обмотанных рулонов;
- измерение времени работы машины [ч] с точностью до 1 минуты;
- программирование количества обмоток (можно запрограммировать количество обмоток, после окончания которого заканчивается цикл обмотки);
- отображение состояния герконовых датчиков (оценка эффективности их работы или неисправности), что позволяет удалить неисправности самостоятельно путем замены поврежденного датчика без необходимости вызова сервисного обслуживания;
- большой графический ЖК дисплей, показывающий текущие рабочие параметры;
- плавная регулировка скорости вращения обматывающих плечей во время работы;
- программирование скорости подъема и опускания загрузочного захвата;
- регулирование подачи пленки - дополнительный датчик пленки приостанавливает процесс обмотки рулона в случае разрыва пленки или ее окончания;
- проверка состояния загрязнения масляного фильтра;
- отображение суммы обернутых рулонов с момента установки на обмотчике;
- полное отображение на экране информации о работе в текущим сезоне.
Технические характеристики
| Модель | OR 7532 DIANA |
|---|
| Размеры рулонов |
|
|
|---|
| диаметр обматываемых рулонов |
мм |
1200 - 1500 |
| ширина обматываемых рулонов |
мм |
≤ 1200 |
| Максимальный вес рулона |
кг |
1000 |
| Ширина обматываемых рулонов |
мм |
750 |
| Привод обмотчика |
|
гидравлический |
| Время обмотки рулона |
сeк. |
50 - 65 |
| Расход дизеля |
л/мин |
≥ 35 |
| Расход мощности |
кВт (л.с.) |
≥ 37 (50) |
| Оснащение |
|
|
|---|
| механизм установки рулонов |
|
● |
| подаватель пленки (750) |
|
● |
| емкость для рулонов пленки |
|
● |
| гидравлический хвататель-обрезчик плёнки |
|
● |
| электронное управление |
|
● |
| электропроводка для передвижения по дорогам общего пользования |
|
● |
| гидравлически переставляемое дышло |
|
● |
| широкие шины 340 / 55 - 16 14PR |
|
● |
| гидравлическая система с функцией Load-Sensing |
|
● |
| |
|
|
| Размеры в рабочей позиции |
|
|
|---|
| длина |
мм |
5490 |
| ширина |
мм |
3680 |
| высота |
мм |
2890 |
Размеры в тра
