Транспортёр скребковый для навоза ТСН-2Б предназначен для уборки подстилочного навоза из животноводческих помещений с одновременной погрузкой в транспортное средство.
В качестве подстилки применяется резаная солома, слаборазложившийся верховой торф, фрезерный торф, древесные опилки.
УСТРОЙСТВО И РАБОТА ТРАНСПОРТЁРА ТСН-2Б
Транспортёр ТСН-2Б состоит из:
- горизонтального транспортёра
- наклонного транспортёра
- пусковой аппаратуры
Горизонтальный транспортёр состоит из следующих составных частей:
- привода
- цепи со скребками
- устройства натяжного
- устройства поворотного
Наклонный транспортёр состоит из следующих составных частей:
- привода
- цепи со скребками
- устройства поворотного
- корыта
Горизонтальный транспортёр производит уборку и подачу навоза из животноводческого помещения на наклонный транспортёр.
Наклонный транспортёр перемещает навоз вверх по корыту и сбрасывает в транспортное средство или навозохранилище.
Пуск наклонного и горизонтального транспортера осуществляется при помощи пусковой аппаратуры. Горизонтальный транспортёр включается только после включения наклонного транспортёра.
Транспортер ТСН-2Б оснащен устройством аварийного отключения. При обрыве цепи, короб натяжного устройства опускается вниз, поворачивая рычаг и освобождая концевой выключатель, происходит остановка горизонтального транспортера.
Преимущества Транспортеров ТСН-2Б производства СЛОБОДСКОГО МАШИНОСТРОИТЕЛЬНОГО ЗАВОДА

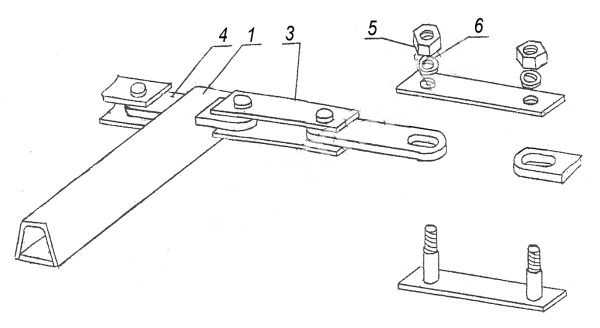

Цепь ТСН-2Б
Планка наружная изготовлена из качественной стали 45
Планка внутренняя изготовлена из качественной стали 35
Собственное производство цепи гарантирует надежность работы в течение всего срока эксплуатации (5 лет)
Редуктор
Шестерни редуктора изготавливаются из цементированных сталей (насыщение углеродом), что значительно увеличивает срок эксплуатации
Поворотное устройство
В поворотном устройстве применяются подшипники качения, а не полимерная втулка, что значительно увеличивает длительность эксплуатации без ремонта (замены)
Ящик управления
Встроенная защита от неправильного порядка включения оборудования гарантирует его работоспособность и проведение уборки вовремя
Защитное покрытие
Специальная молотковая эмаль синего цвета
Корыто покрыто красной грунтовкой
Консервация
Цепь проходит процесс консервации (специальное консервационное масло)
Обеспечивается сохранность цепи от вредного атмосферного воздействия даже при открытом хранении в течение всего гарантийного срока хранения
Транспортировка
Транспортная упаковка (ящик) обеспечивает сохранность и комплектность изделия при доставке до потребителя.
Все упаковочные места маркируются фирменным товарным знаком. Таблички присутствуют на корыте и ящике управления
Технические характеристики
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРАНСПОРТЕРА ТСН-2Б
| Наименование показателя и единица измерения |
Значение |
| Тип |
Стационарный скребковый, цепной |
| Подача массовая за единицу основного времени, т/ч |
4 - 5,5 |
Длина цепного контура, м
- горизонтального транспортера
- наклонного транспортера |
160±1,6
13±0,13 |
| Количество обслуживаемых животных, голов |
100 |
| Угол установки наклонного транспортера, не более, град |
30 |
| Масса, мах, кг, в том числе: |
2520 |
| - горизонтального транспортера |
1730 |
| - наклонного транспортера |
805 |
| Установленная мощность, кВт |
6,2 |
Скорость движения цепи, м/с
-горизонтального транспортера
-наклонного транспортера |
0,20±0,02
0,75±0,02 |
