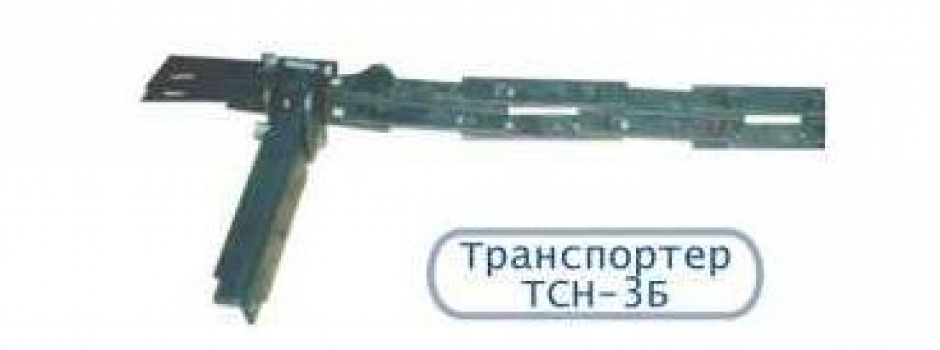

Транспортер скребковый для навоза ТСН-3Б предназначен для уборки подстилочного навоза из животноводческих помещений с одновременной погрузкой в транспортное средство.
В качестве подстилки применяется резаная солома, слаборазложившийся верховой торф, фрезерный торф, древесные опилки.
Транспортер ТСН-3Б состоит из:
- Горизонтального транспортёра
- Наклонного транспортёра
- Пусковой аппаратуры
Горизонтальный транспортер состоит из следующих составных частей:
- Привода
- Цепи со скребками
- Натяжного устройства
- Поворотного устройства
Наклонный транспортер состоит из следующих составных частей:
- Привода
- Цепи со скребками
- Устройства поворотного
- Корыта
Технические характеристики
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРАНСПОРТЕРА ТСН-3Б
|
Наименование показателя и единица измерения
|
Значение
|
|
Тип
|
Стационарный скребковый, цепной
|
|
Подача массовая за единицу основного времени, т/ч
|
4 - 5,5
|
|
Длина цепного контура, м
- горизонтального транспортера
- наклонного транспортера
|
160±1,6
13±0,13
|
|
Количество обслуживаемых животных, голов
|
100
|
|
Угол установки наклонного транспортера, не более, град
|
30
|
|
Масса, мах, кг, в том числе:
|
2085
|
|
- горизонтального транспортера
|
1532
|
|
- наклонного транспортера
|
553
|
|
Установленная мощность, кВт
|
6,2
|
|
Скорость движения цепи, м/с
-горизонтального транспортера
-наклонного транспортера
|
0,19±0,02
0,73±0,02
|
